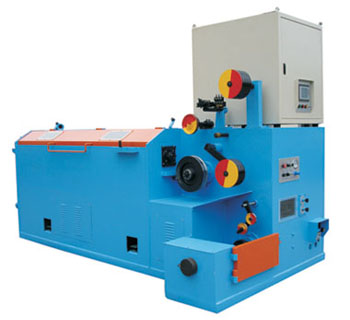

| 高速水箱拉絲機 |
|
|
“高效、節能、穩定”為金屬制品行業內“新”的機型。
|
|
設備特點
·創新的設計和規范的制造工藝，確保水箱機三年不漏水。
·箱型焊接機臺，安全環保美觀，確保高速拉絲平穩可靠。
·全數字邏輯控制，人機對話，狀態顯示，信息查詢等。
·張力收卷整齊，計米正確，鋼絲線性更佳。
·特殊設計和控制，能滿足多種規格工字輪的收線要求。 |
產品參數表
|
名稱
|
LT17/350
|
LT17/300
|
LT19/250
|
LT25/200
|
|
拉拔道次
|
1+17道
|
1+17道
|
1+19道
|
25道
|
|
大進線
|
Φ3.5mm
|
Φ3.0mm
|
Φ2.2mm
|
Φ1.00mm
|
|
小出線
|
Φ0.8mm
|
Φ0.65mm
|
Φ0.3mm
|
Φ0.10mm
|
|
拉拔速度
|
10m/s
|
12m/s
|
16m/s
|
20m/s
|
|
電機功率
|
6-55KW
|
4-55KW
|
22-30KW
|
15-22KW
|
|
進線強度
|
≤1250Mpa
|
|
傳動方式
|
強力窄V帶和同步帶 交流變頻調速
|
|
塔輪工藝
|
超音速噴涂WC，同軸度＜0.025 包用22000小時
|
|
冷卻系統
|
塔輪潤滑液淹沒式冷卻，牽引輪中空循環水冷卻，適合高速拉絲。
|
|
張力系統
|
定輪組和滑輪組組成，張力汽缸可調，并加裝不旋轉的雙色防護蓋。
|
|
排線器
|
滾珠絲桿排線器，變頻或伺服電機驅動，實現精密層繞平整排線。
|
|
鋼絲線性
|
設計和配裝各型在線校直器，成品鋼絲圈徑穩定可調，解決蹺頭現象。
|
|
收放線方式
|
工字輪放線機
|
|
控制方式
|
“交流變頻機+PLC+人機界面+恒張力”組成，全數字邏輯控制。
|
|
拉拔材料
|
制繩鋼絲，鋼簾線，不銹鋼絲，銅絲鋁線等。
|
|
| |
